Three-Phase Induction · TEFC

삼상유도 전폐형

IE2 · 0.2–200 kW · 2/4/6P

삼상유도 전동기 단면 렌더링 — 고정자 권선과 회전자 구조가 보이는 절개 이미지 — **Section** 삼상유도 전동기 단면 렌더링

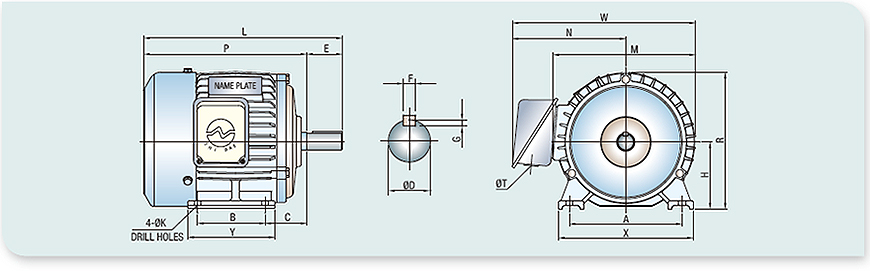

삼상유도 전동기 외형도 — 축단·외형 치수 기호 표기 — **Drawing** 외형도 · 치수 기호

치수표

단위: mm (베어링·중량 등 제외)

프레임번호	정격출력 2P(kW)	정격출력 4P(kW)	정격출력 6P(kW)	축단 D	축단 E	축단 F	축단 G	키이규격	외형 A	외형 B	외형 C	외형 H	외형 K	외형 M	외형 N	외형 P	외형 T	외형 X	외형 Y	외형 L	외형 W	외형 R	베어링 부하측	베어링 반부하측	제품중량(kg)
63	-	0.2	-	11	23	-	1	-	100	80	40	63	7	128	-	189	-	130	100	212	-	127	6202ZZ	6202ZZ	6.3
71	0.2	0.2	-	14	30	5	3	5x5x25	112	90	45	71	7	137	-	197	-	143	112	227	-	140	6202ZZ	6202ZZ	6.8
71	0.4	0.4	-	14	30	5	3	5x5x25	112	90	45	71	7	152	125	192	22	140	112	222	201	147	6202ZZ	6202ZZ	9.5
80	0.4	0.4	-	19	40	6	3.5	6x6x30	125	100	50	80	10	162	130	197	22	160	124	237	221	161	6204ZZ	6203ZZ	11
80	0.75	0.75	0.2/0.4	19	40	6	3.5	6x6x30	125	100	50	80	10	172	135	219	22	160	124	259	211	166	6204ZZ	6203ZZ	14.2
90S	0.75	0.75	0.4	22	50	7	4	7x7x40	140	100	56	90	10	194	148	238	22	180	127	288	245	187	6205ZZ	6204ZZ	17.5
90L	1.5	1.5	0.75	24	50	8	4	8x7x40	140	125	56	90	10	194	148	258	22	180	152	308	245	187	6205ZZ	6204ZZ	21.2
110L	-	2.2	1.5	28	60	8	4	8x7x48	160	140	63	100	12	218	167	268	28	200	170	318	276	209	6206ZZ	6205ZZ	28
112S	2.2	2.2	1.5	28	60	8	4	8x7x48	190	114	70	112	12	236	175	275	28	229	146	335	293	230	6206ZZ	6205ZZ	29.5
112M	3.7	3.7	2.2	28	60	8	4	8x7x48	190	140	70	112	12	236	175	305	28	229	172	365	293	230	6206ZZ	6205ZZ	37.2
132S	5.5	5.5	3.7	38	80	10	5	10x8x65	216	140	89	132	12	250	195	356	28	258	182	436	320	257	6308ZZ	6306ZZ	54
132M	7.5	7.5	5.5	38	80	10	5	10x8x65	216	178	89	132	12	250	195	376	28	258	220	456	320	257	6308ZZ	6306ZZ	61
160M	-	11	7.5	42	110	12	5	12x8x90	254	210	108	160	15	302	220	441	35	308	256	551	371	311	6309ZZ	6308ZZ	95
160L	-	15	11	42	110	12	5	12x8x90	254	254	108	160	15	315	227	481	35	308	300	591	385	318	6309ZZ	6308ZZ	110
180M	-	18.5	-	48	110	14	5.5	14x9x90	279	241	121	180	15	355	295	517	50	342	290	627	473	358	6310ZZ	6309ZZ	155
180M	-	22	15	48	110	14	5.5	14x9x90	279	241	121	180	15	355	295	547	50	342	295	657	473	358	6310ZZ	6309ZZ	175
*180L	-	30	-	55	110	16	6	16x10x90	279	279	121	180	15	355	310	551	50	340	329	661	473	358	6312ZZ	6309ZZ	210
200M	-	30	18.5	55	110	16	6	16x10x90	318	267	133	200	19	394	313	616	50	390	327	726	510	397	6312ZZ	6311ZZ	236
200L	-	37	22/30	55	110	16	6	16x10x90	318	305	133	200	19	394	313	636	50	390	365	746	510	397	6312ZZ	6311ZZ	259
*200L	-	37	22	60	140	18	7	18x11x115	318	305	133	200	19	394	313	636	50	390	365	776	510	397	6313ZZ	6311ZZ	265
225S	55	-	-	55	110	16	6	16x10x90	356	286	149	225	19	450	360	690	50	428	360	800	590	540	6313C3	6313C3	350
225S	-	55	45	65	140	18	7	18x11x115	356	286	149	225	19	450	360	690	50	428	360	830	590	540	6216	6313	360
250S	75	-	-	55	110	16	6	16x10x90	406	311	168	250	24	510	430	765	50	482	434	875	680	620	6313C3	6313C3	510
250S	-	75	55	75	140	20	7.5	20x12x115	406	311	168	250	24	510	430	765	50	482	434	905	680	620	6316	6313	530
250M	90	-	-	55	110	16	6	16x10x90	406	349	168	250	24	510	430	765	50	482	434	875	680	620	6313C3	6313C3	540
250M	-	90	75	75	140	20	7.5	20x12x115	406	349	168	250	24	510	430	765	50	482	434	905	608	620	6316	6313	560
280S	110	-	-	55	110	16	6	16x10x90	457	368	190	280	24	550	440	860	82	530	530	970	720	650	6314C3	6314C3	680
280S	-	110	90	85	170	22	9	22x14x150	457	368	190	280	24	550	440	860	82	530	530	1030	720	650	6318	6314	710
280M	132	-	-	55	110	16	6	16x10x90	457	419	190	280	24	550	440	910	82	530	575	1020	720	650	6314C3	6314C3	730
280M	-	132	110	85	170	22	9	22x14x150	457	419	190	280	24	550	440	910	82	530	575	1080	720	650	6318	6314	760
315S	160	-	-	75	140	20	7.5	20x12x115	508	406	216	315	28	680	580	1100	100	622	580	1240	910	760	6317C3	C317C3	910
315S	-	160	132	95	170	25	9	25x14x150	508	406	216	315	28	680	580	1100	100	622	580	1270	910	760	6320	6319	960
315M	200	-	-	75	140	20	7.5	20x12x115	508	457	216	315	28	680	580	1170	100	622	630	1310	910	760	6317C3	6317C3	1020
315M	-	200	160	95	170	25	9	25x14x150	508	457	216	315	28	680	580	1170	100	622	630	1340	910	760	6320	6319	1070

표는 좌우로 스크롤되며, 첫 열(프레임)은 고정되어 있습니다.

전부하 특성 (IE2)

극수(POLES)	동기속도(RPM)	정격출력(kW)	효율(%)	역률(%)	기동전류(A)	무부하전류(A)	전부하전류(A)	전부하슬립(%)
2	3600	0.75	81.6 이상	77.0 이상	24 이하	1.9	3.1	7.5
2	3600	1.5	84.0 이상	80.5 이상	44 이하	3.1	5.8	7.0
2	3600	2.2	85.5 이상	81.5 이상	62 이하	4.2	8.2	6.5
2	3600	3.7	87.5 이상	82.5 이상	101 이하	6.3	13.4	6.0
2	3600	5.5	88.5 이상	79.5 이상	153 이하	10.0	20.3	6.0
2	3600	7.5	89.5 이상	80.5 이상	205 이하	12.7	27.2	6.0
2	3600	11	90.2 이상	82.0 이상	292 이하	16.4	38.8	5.5
2	3600	15	90.2 이상	82.5 이상	392 이하	21.8	52.1	5.5
2	3600	18.5	91.0 이상	83.0 이상	478 이하	26.4	63.6	5.5
2	3600	22	91.0 이상	83.5 이상	563 이하	30.9	74.9	5.0
2	3600	30	91.7 이상	84.0 이상	760 이하	40.9	101.2	5.0
2	3600	37	92.4 이상	84.5 이상	930 이하	50.0	123.8	3.5
2	3600	45	93.0 이상	88.0 이상	1086 이하	53.0	144.6	4.0
2	3600	55	93.0 이상	88.0 이상	1326 이하	58.9	176.7	4.0
2	3600	75	93.6 이상	89.0 이상	1785 이하	79.3	237.8	3.5
2	3600	90	94.5 이상	89.5 이상	2142 이하	95.1	285.4	3.0
2	3600	110	94.5 이상	89.5 이상	2602 이하	115.6	346.8	3.0
2	3600	132	94.5 이상	89.5 이상	3123 이하	138.7	416.2	3.0
2	3600	160	95.0 이상	90.0 이상	3720 이하	165.3	495.8	3.0
2	3600	200	95.0 이상	90.0 이상	4650 이하	206.6	619.8	3.0
4	1800	0.75	82.5 이상	70.0 이상	23 이하	2.5	3.4	8.0
4	1800	1.5	84.0 이상	75.0 이상	41 이하	3.9	6.1	7.5
4	1800	2.2	87.5 이상	77.0 이상	57 이하	5.0	8.6	7.0
4	1800	3.7	87.5 이상	78.0 이상	92 이하	8.2	14.0	6.5
4	1800	5.5	89.5 이상	77.0 이상	136 이하	11.8	20.8	6.0
4	1800	7.5	89.5 이상	78.0 이상	181 이하	14.5	27.7	6.0
4	1800	11	91.0 이상	79.0 이상	258 이하	20.9	39.6	6.0
4	1800	15	91.0 이상	79.5 이상	350 이하	26.4	53.7	5.5
4	1800	18.5	92.4 이상	80.0 이상	427 이하	31.8	65.5	5.5
4	1800	22	92.4 이상	80.5 이상	503 이하	36.4	77.3	5.5
4	1800	30	93.0 이상	81.0 이상	680 이하	47.3	104.5	5.5
4	1800	37	93.0 이상	81.5 이상	832 이하	56.4	127.8	5.5
4	1800	45	93.6 이상	83.0 이상	994 이하	62.0	152.7	4.5
4	1800	55	94.1 이상	83.5 이상	1207 이하	71.0	185.5	4.5
4	1800	75	94.5 이상	84.0 이상	1628 이하	83.5	250.3	4.5
4	1800	90	94.5 이상	85.0 이상	1931 이하	99.0	296.9	4.0
4	1800	110	95.0 이상	86.0 이상	2320 이하	118.9	356.7	4.0
4	1800	132	95.0 이상	87.0 이상	2751 이하	141.5	423.1	3.5
4	1800	160	95.0 이상	88.0 이상	3278 이하	168.3	504.1	3.5
4	1800	200	95.0 이상	88.0 이상	4104 이하	210.4	631.2	3.5
6	1200	0.75	82.0 이상	63.0 이상	26 이하	3.1	3.8	8.5
6	1200	1.5	86.5 이상	69.0 이상	45 이하	4.7	6.7	8.0
6	1200	2.2	87.5 이상	71.0 이상	62 이하	6.2	9.4	7.0
6	1200	3.7	87.5 이상	73.0 이상	99 이하	9.1	15.1	6.5
6	1200	5.5	89.5 이상	72.0 이상	147 이하	13.6	22.4	6.0
6	1200	7.5	89.5 이상	73.0 이상	195 이하	17.3	29.9	6.0
6	1200	11	90.2 이상	74.5 이상	277 이하	23.6	42.5	6.0
6	1200	15	90.2 이상	75.5 이상	370 이하	30.0	56.8	6.0
6	1200	18.5	91.7 이상	76.0 이상	450 이하	37.3	69.1	5.5
6	1200	22	91.7 이상	77.0 이상	526 이하	40.0	80.8	5.5
6	1200	30	93.0 이상	78.0 이상	706 이하	50.9	108.5	5.5
6	1200	37	93.0 이상	78.5 이상	866 이하	60.9	133.0	5.5
6	1200	45	93.6 이상	81.5 이상	1012 이하	68.4	155.5	4.5
6	1200	55	93.6 이상	82.0 이상	1229 이하	82.8	188.9	4.5
6	1200	75	94.1 이상	82.5 이상	1658 이하	87.7	254.9	4.5
6	1200	90	94.1 이상	84.0 이상	1954 이하	103.0	300.4	4.0
6	1200	110	95.0 이상	86.0 이상	2320 이하	118.0	356.7	4.0
6	1200	132	95.0 이상	86.0 이상	2773 이하	143.1	428.4	3.5
6	1200	160	95.0 이상	86.0 이상	3374 이하	173.0	518.9	3.5

표는 좌우로 스크롤되며, 첫 열(극수)은 고정되어 있습니다.

이 용도 견적 문의

전폐형 3D 모델 · STEP 도면은 설계 데이터 섹션에 있습니다 →

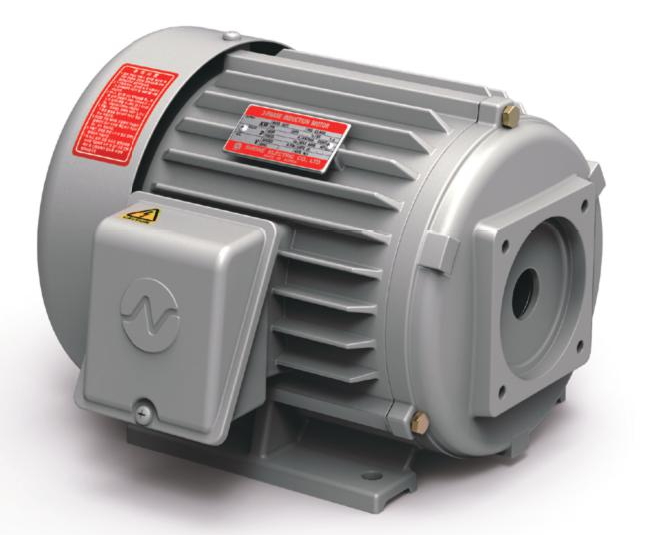

Hydraulic Pump Motor

유압펌프용

0.75–7.5 kW · 프레임 90S–132M

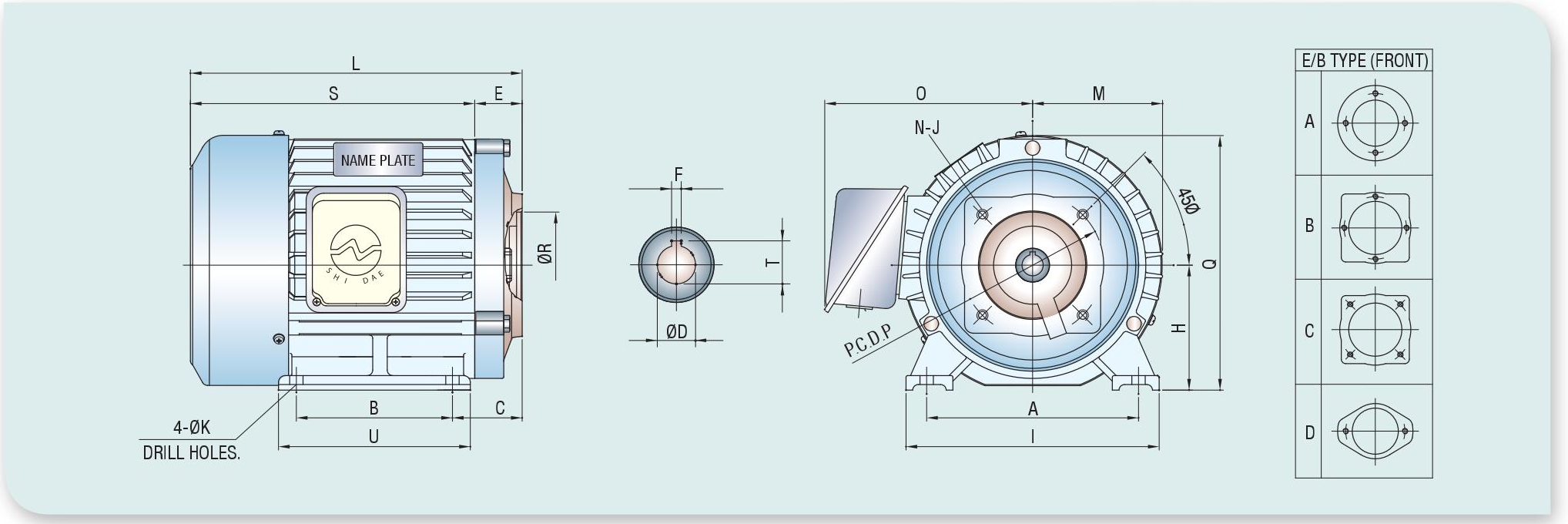

유압펌프용 전동기 외형도 — 치수 기호 표기 — **Drawing** 외형도 · 치수 기호

치수표

단위: mm (베어링·중량 등 제외)

상수(PHASE)	NO	프레임번호(FRAME NO.)	정격출력(kW)	FIG	L	S	E	A	B	C	D	O	M	P	H	Q	R	N	J	I	K	U	T(KEY)	F(KEY)	베어링 부하측(LOADED)	베어링 반부하측(UN-LOADED)	제품중량(kg/NET WEIGHT)
삼상	10	90S	0.75	D	232	197	35	140	100	50	12.7	148	97	82.55	90	187	50.8	2	M8	180	10	127	14.32	3.2	6205ZZ	6204ZZ	18
삼상	11	90S	0.75	D	252	197	55	140	100	70	12.7	148	97	106.3	90	187	82.55	2	M10	180	10	127	14.32	3.2	6205ZZ	6204ZZ	19
삼상	12	90S	0.75	D	252	197	55	140	100	70	15.88	148	97	106.3	90	187	82.55	2	M10	180	10	127	17.85	3.97	6206ZZ	6204ZZ	19
삼상	13	90S	0.75	D	252	197	55	140	100	70	16	148	97	106.3	90	187	82.55	2	M10	180	10	127	17.85	4	6206ZZ	6204ZZ	19
삼상	14	90L	1.5	D	249	197	52	140	100	67	16	148	97	98.4	90	187	70	2	M8	180	10	127	18.5	5	6206ZZ	6204ZZ	22
삼상	15	90L	1.5	D	252	217	35	140	125	50	12.7	148	97	82.55	90	187	50.8	2	M8	180	10	152	14.32	3.2	6205ZZ	6204ZZ	22
삼상	16	90L	1.5	D	272	217	55	140	125	70	12.7	148	97	106.3	90	187	82.55	2	M10	180	10	152	14.32	3.2	6205ZZ	6204ZZ	23
삼상	17	90L	1.5	D	272	217	55	140	125	70	15.88	148	97	106.3	90	187	82.55	2	M10	180	10	152	17.85	3.97	6206ZZ	6204ZZ	23
삼상	18	90L	1.5	D	272	217	55	140	125	70	16	148	97	106.3	90	187	82.55	2	M10	180	10	152	17.85	4	6206ZZ	6204ZZ	23
삼상	19	90L	1.5	C	245	217	28	140	125	43	19.05	148	97	127	90	187	95.25	4	M10	180	10	152	20.7	3.2	6206ZZ	6204ZZ	23
삼상	20	90L	1.5	C	245	217	28	140	125	43	19.05	148	97	127	90	187	95.25	4	M10	180	10	152	21.5	4.76	6206ZZ	6204ZZ	23
삼상	21	100L	2.2	C	289.5	247	42.5	160	140	61.5	19.05	167	109	127	100	209	95.25	4	M10	200	12	170	20.7	3.2	6206ZZ	6205ZZ	30
삼상	22	100L	2.2	C	289.5	247	42.5	160	140	61.5	19.05	167	109	127	100	209	95.25	4	M10	200	12	170	21.5	4.76	6206ZZ	6205ZZ	30
삼상	23	112S	2.2	D	267	225	42	190	114	62	16	175	118	106.3	112	230	82.55	2	M10	229	12	146	17.85	4	6206ZZ	6205ZZ	31
삼상	24	112S	2.2	D	267	225	42	190	114	62	15.88	175	118	106.3	112	230	82.55	2	M10	229	12	146	17.85	3.97	6306ZZ	6205ZZ	31
삼상	25	112S	2.2	D	267	225	42	190	114	62	12.7	175	118	106.3	112	230	82.55	2	M10	229	12	146	14.32	3.2	6306ZZ	6205ZZ	31
삼상	26	112S	2.2	D	267	226	41	190	114	61	12.7	175	118	82.55	112	230	50.8	2	M8	229	12	146	14.32	3.2	6206ZZ	6205ZZ	31
삼상	27	112M	3.7	C	297.5	255	42.5	190	140	62.5	19.05	175	118	127	112	230	95.25	4	M10	229	12	172	20.7	3.2	6306ZZ	6205ZZ	39
삼상	28	112M	3.7	C	297.5	255	42.5	190	140	62.5	19.05	175	118	127	112	230	95.25	4	M10	229	12	172	21.5	4.76	6306ZZ	6205ZZ	39
삼상	29	112M	3.7	D	297	255	42	190	140	62	16	175	118	106.3	112	230	82.55	2	M10	229	12	172	17.85	4	6306ZZ	6205ZZ	38
삼상	30	112M	3.7	D	297	255	42	190	140	62	15.88	175	118	106.3	112	230	82.55	2	M10	229	12	172	17.85	3.97	6306ZZ	6205ZZ	38
삼상	31	112M	3.7	D	297	255	42	190	140	62	12.7	175	118	106.3	112	230	82.55	2	M10	229	12	172	14.32	3.2	6306ZZ	6205ZZ	38
삼상	32	132S	5.5	D	343	297	46	216	140	76	16	195	125	106.3	132	257	82.55	2	M10	258	12	182	17.85	4	6308ZZ	6306ZZ	55
삼상	33	132S	5.5	D	343	297	46	216	140	76	15.88	195	125	106.3	132	257	82.55	2	M10	258	12	182	17.85	3.97	6308ZZ	6306ZZ	55
삼상	34	132M	7.5	D	343	317	46	216	178	76	16	195	125	106.3	132	257	82.55	2	M10	258	12	220	17.85	4	6308ZZ	6306ZZ	62
삼상	35	132M	7.5	D	363	317	46	216	178	76	15.88	195	125	106.3	132	257	82.55	2	M10	258	12	220	17.85	3.97	6308ZZ	6306ZZ	62
삼상	38	90L	1.5	D	272	217	55	140	125	70	19.05	148	97	106.3	90	187	82.55	2	M10	180	10	152	21.5	4.76	6206ZZ	6204ZZ	22
삼상	39	112S	2.2	D	267	225	42	190	114	62	19.05	175	118	106.3	112	230	82.55	2	M10	229	12	146	21.5	4.76	6306ZZ	6205ZZ	31
삼상	40	112M	3.7	D	297	255	42	190	140	62	19.05	175	118	106.3	112	230	82.55	2	M10	229	12	172	21.5	4.76	6306ZZ	6205ZZ	39
삼상	41	112M	3.7	D	307	255	52	190	140	72	22.22	175	118	146	112	230	101.6	2	M12	229	12	172	25.4	6.35	6207ZZ	6205ZZ	55
삼상	42	132S	5.5	D	343	297	46	216	140	76	19.05	195	125	106.3	132	257	82.55	2	M10	258	12	182	21.5	4.76	6308ZZ	6306ZZ	55
삼상	43	132M	7.5	D	363	317	46	216	178	76	19.05	195	125	106.3	132	257	82.55	2	M10	258	12	220	21.5	4.76	6308ZZ	6306ZZ	62
삼상	44	132S	5.5	C	348	297	51	216	140	81	19.05	195	125	127	132	257	95.25	4	M10	258	12	182	21.5	4.76	6308ZZ	6306ZZ	58
삼상	45	132M	7.5	C	368	317	51	216	178	81	19.05	195	125	127	132	257	95.25	4	M10	258	12	220	21.5	4.76	6308ZZ	6306ZZ	65
삼상	46	132S	5.5	D	348	297	51	216	140	81	22.22	195	125	146	132	257	101.6	2	M12	258	12	182	25.4	6.35	6308ZZ	6306ZZ	58
삼상	47	132M	7.5	D	368	317	51	216	178	81	22.22	195	125	146	132	257	101.6	2	M12	258	12	220	25.4	6.35	6308ZZ	6306ZZ	65

표는 좌우로 스크롤되며, 첫 열(프레임)은 고정되어 있습니다.

이 용도 견적 문의 대표 모델 SMA-32048 상세 보기

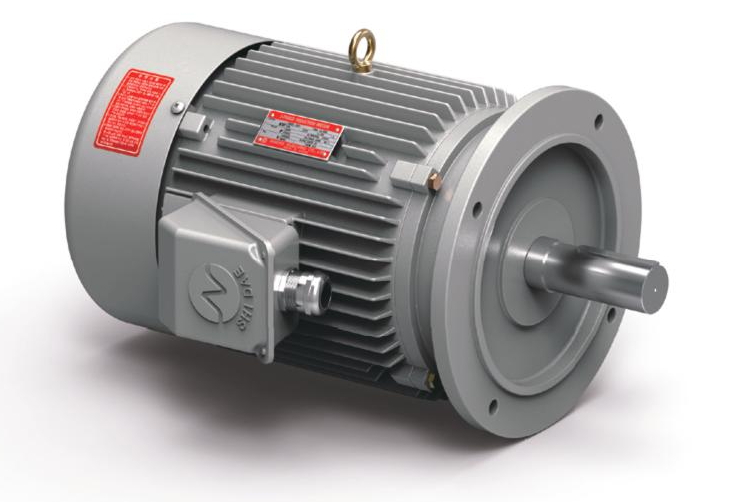

Flange Mounted

플랜지형

0.2–200 kW · 2/4/6P · 프레임 71–315M

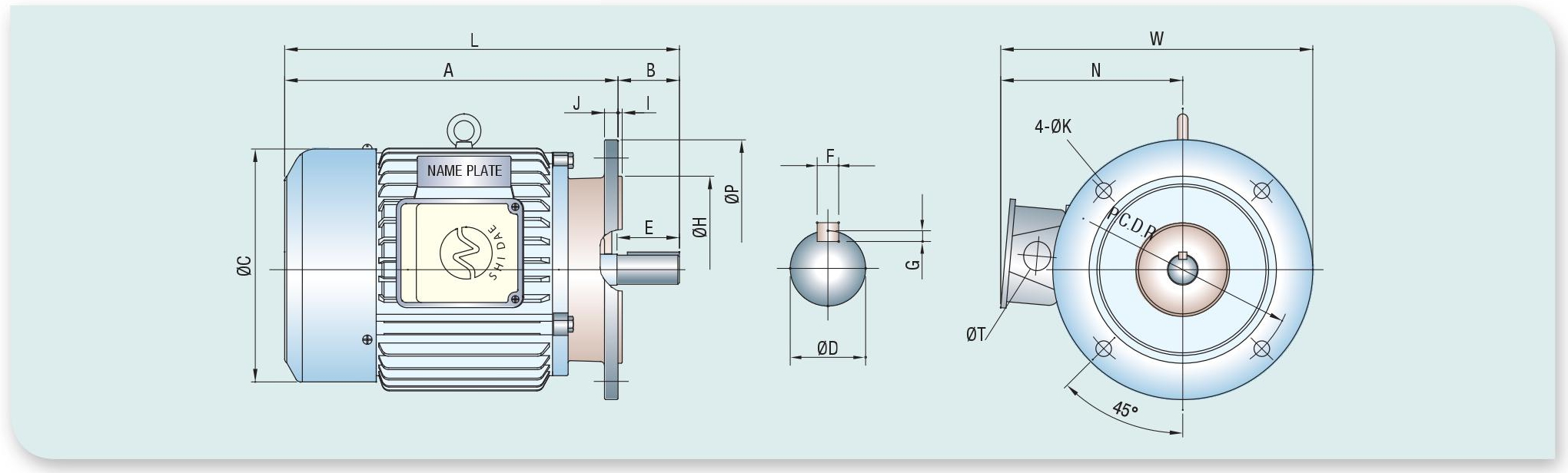

플랜지형 전동기 외형도 — 치수 기호 표기 — **Drawing** 외형도 · 치수 기호

치수표

단위: mm (베어링·중량 등 제외)

프레임번호(FRAME NO)	정격출력 2P(kW)	정격출력 4P(kW)	정격출력 6P(kW)	축단치수 D	축단치수 E	축단치수 F	축단치수 G	키이규격(KEY SIZE)	외형치수 A	외형치수 B	외형치수 C	외형치수 H	외형치수 I	외형치수 J	외형치수 K	외형치수 N	외형치수 R	외형치수 P	외형치수 T	외형치수 L	외형치수 W	베어링 부하측(LOADED)	베어링 반부하측(UN-LOADED)	제품중량(kg)
*71	0.2/0.4	0.2/0.4	0.2	14	30	5	3	5x5x25	220	30	137	110	3	10	10	121	130	160	22	250	201	6204ZZ	6202ZZ	9.2
*80	0.2/0.4	0.2/0.4	0.2	19	40	6	3.5	6x6x30	230	40	147	110	3	10	10	126	130	160	22	270	206	6204ZZ	6202ZZ	10.5
80	0.2/0.4	0.2/0.4	0.2	19	40	6	3.5	6x6x30	225	40	162	110	3.5	10	10	130	130	160	22	265	210	6204ZZ	6203ZZ	13
80	0.75	0.75	0.4	19	40	6	3.5	6x6x30	234	40	172	130	3.5	10	12	135	165	200	22	274	235	6204ZZ	6203ZZ	16
90S	0.75	0.75	0.4	22	50	7	4	7x7x40	251	50	194	130	3.5	12	12	148	165	200	22	301	246	6205ZZ	6204ZZ	19
*90S	0.75	0.75	0.4	22	50	7	4	7x7x40	260	50	179	130	3.5	12	12	141	165	200	22	310	241	6205ZZ	6204ZZ	18.5
90L	1.50	1.5	0.75	24	50	8	5	8x7x40	271	50	194	130	3.5	12	12	148	165	200	22	321	248	6205ZZ	6204ZZ	23.5
*90L	1.50	1.5	0.75	24	50	8	4	8x7x40	280	50	179	130	3.5	12	12	141	165	200	22	330	241	6205ZZ	6204ZZ	21.5
100L	-	2.2	1.5	28	60	8	4	8x7x48	285	50	218	180	4	13	15	167	215	250	28	335	292	6206ZZ	6205ZZ	31.5
112S	2.2	2.2	1.5	28	60	8	4	8x7x48	288	60	236	180	4	13	15	175	215	250	28	348	300	6306ZZ	6205ZZ	33
*112S	2.2	2.2	1.5	28	60	8	4	8x7x48	288	60	214	180	4	14	15	160	215	250	22	348	285	6306ZZ	6205ZZ	29.5
112M	3.7	3.7	2.2	28	60	8	4	8x7x48	318	60	236	180	4	13	15	175	215	250	28	378	300	6306ZZ	6305ZZ	40
*112M	3.7	3.7	2.2	28	60	8	4	8x7x48	318	60	214	180	4	14	15	160	215	250	22	378	285	6306ZZ	6205ZZ	36.5
132S	5.5	5.5	3.7	38	80	10	5	10x8x65	363	80	250	230	4	16	15	195	265	300	28	443	345	6308ZZ	6306ZZ	58
132M	7.5	7.5	5.5	38	80	10	5	10x8x65	383	80	250	230	4	16	15	195	265	300	28	463	345	6308ZZ	6306ZZ	65
160M	-	11	7.5	42	110	12	6	12x8x90	433	110	302	250	5	16	19	220	300	350	35	543	395	6309ZZ	6308ZZ	98
160L	-	15	11	42	110	12	5	12x8x90	481	110	315	250	5	16	19	227	300	350	35	591	402	6309ZZ	6308ZZ	112
180M	-	18.5	-	48	110	14	5.5	14x9x90	517	110	355	250	5	19	19	295	300	350	50	627	470	6310ZZ	6309ZZ	158
180L	-	22	15	48	110	14	5.5	14x9x90	547	110	355	250	5	19	19	295	300	350	50	657	470	6310ZZ	6309ZZ	178
200M	-	30	18.5	55	110	16	6	16x10x90	616	110	394	300	5	21	19	313	350	400	50	726	513	6312ZZ	6311ZZ	240
200L	-	37	22/30	55	110	16	6	16x10x90	636	110	394	300	5	21	19	313	350	400	50	746	513	6312ZZ	6311ZZ	263
225S	55	-	-	55	110	16	6	161090	690	110	448	350	5	23	19	360	400	450	50	800	590	6313C3	6313C3	370
225S	-	55	45	65	140	18	7	1811115	690	140	448	350	5	23	19	360	400	450	50	830	590	6216	6313	380
250S	75	-	-	55	110	16	6	161090	765	110	482	450	5	20	19	430	500	550	50	875	705	6313C3	6313C3	535
250S	-	75	55	75	140	20	7.5	2012115	765	140	482	450	5	20	19	430	500	550	50	905	705	6316	6313	555
250M	90	-	-	55	110	16	6	161090	765	110	482	450	5	20	19	430	500	550	50	875	705	6313C3	6313C3	565
250M	-	90	75	75	140	20	7.5	2012115	765	140	482	450	5	20	19	430	500	550	50	905	705	6316	6313	585
280S	110	-	-	55	110	16	6	161090	860	110	546	450	5	20	19	440	500	550	82	970	720	6314C3	6314C3	700
280S	-	110	90	85	170	22	9	2214150	860	170	546	450	5	20	19	440	500	550	82	1030	720	6318	6314	730
280M	132	-	-	55	110	16	6	161090	910	110	546	450	5	20	19	440	500	550	82	1020	720	6314C3	6314C3	740
280M	-	132	110	85	170	22	9	2214150	910	170	546	450	5	20	19	440	500	550	82	1080	720	6318	6314	770
315S	160	-	-	55	110	16	6	161090	1100	110	645	550	6	26	24	580	600	660	100	1210	910	6317C3	6317C3	950
315S	-	160	132	85	170	25	9	2514150	1100	170	645	550	6	26	24	580	600	660	100	1270	910	6319	6319	1000
315M	200	-	-	55	110	16	6	161090	1170	110	645	550	6	26	24	580	600	660	100	1280	910	6317C3	6317C3	1060
315M	-	200	160	85	170	25	9	2514150	1170	170	645	550	6	26	24	580	600	660	100	1340	910	6319	6319	1110

표는 좌우로 스크롤되며, 첫 열(프레임)은 고정되어 있습니다.

이 용도 견적 문의

플랜지형 3D 모델 · STEP 도면은 설계 데이터 섹션에 있습니다 →

Elevator Traction

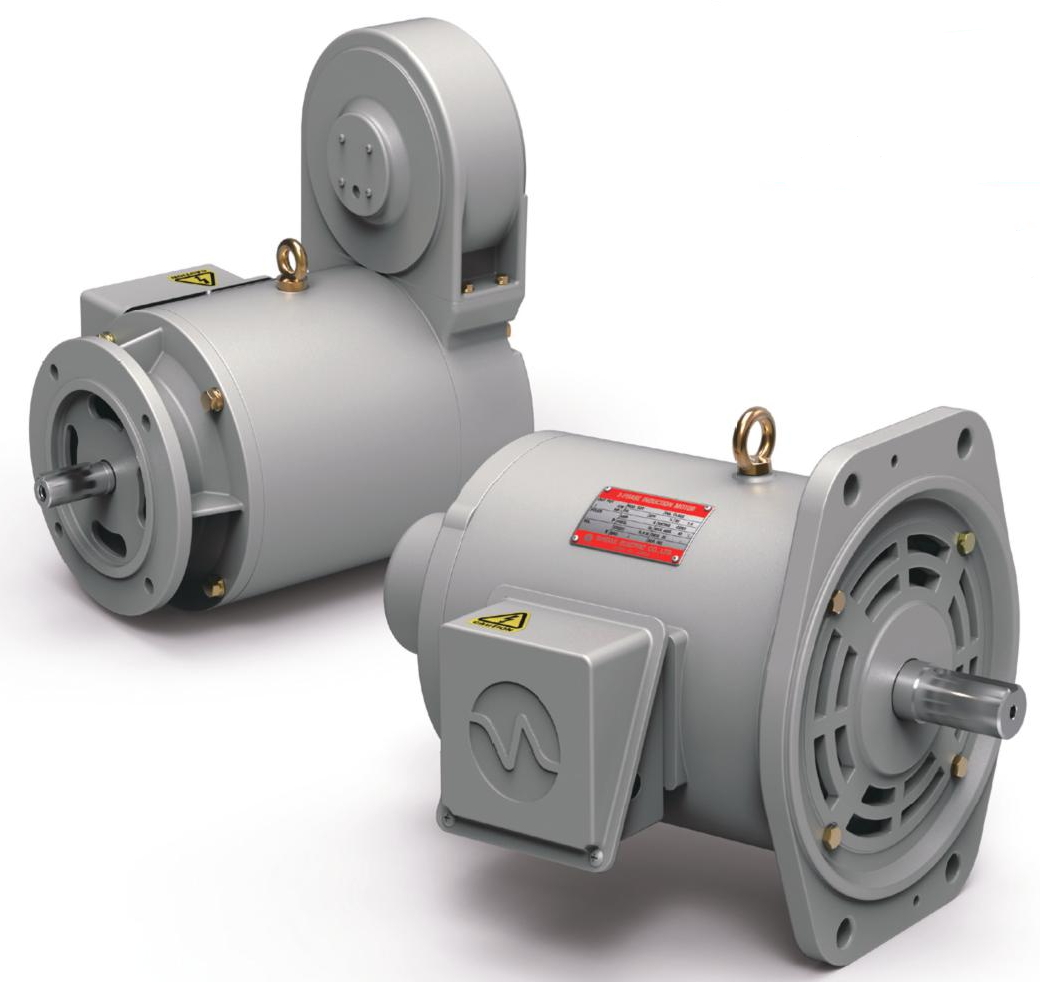

엘리베이터용

치수표 준비 중

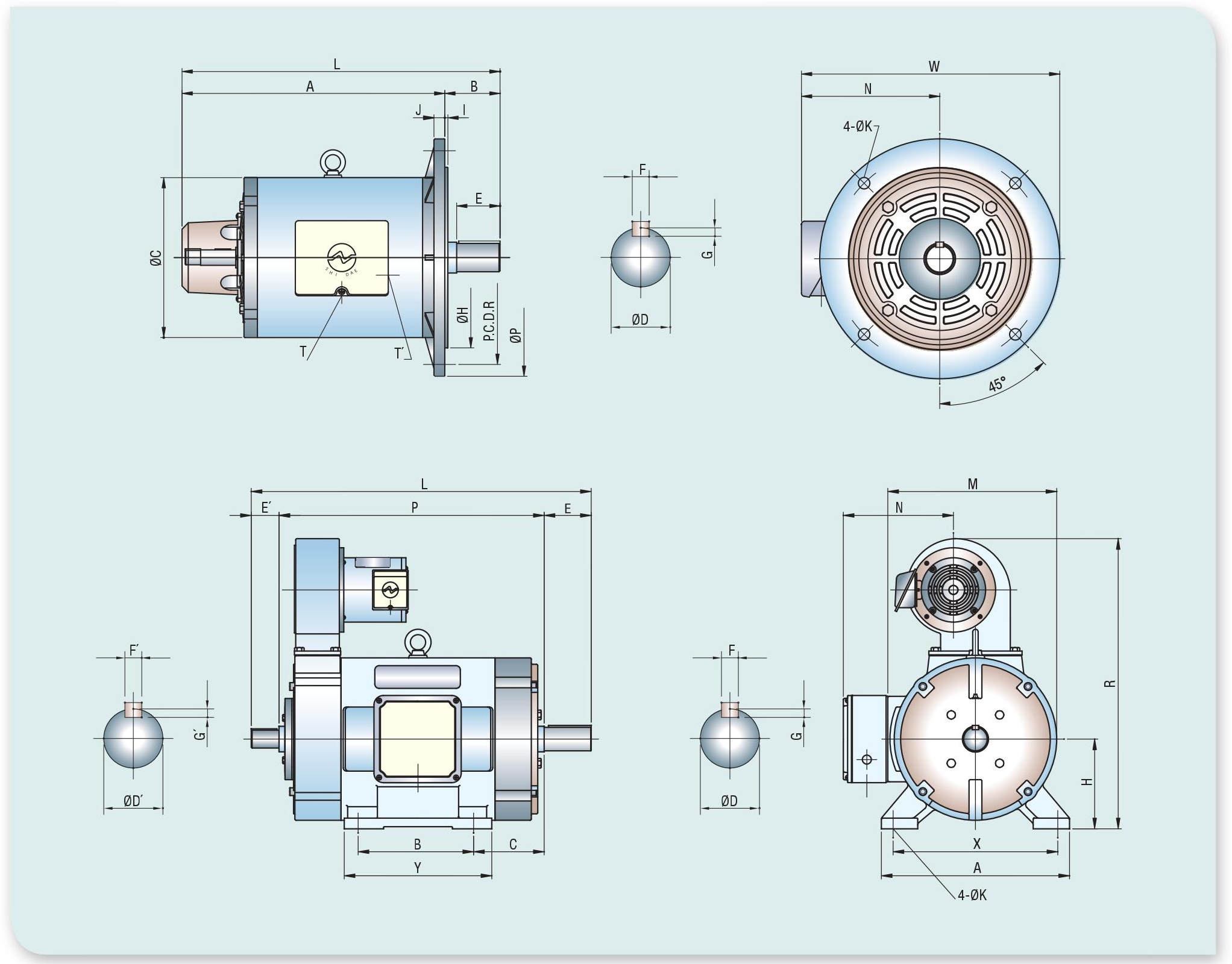

엘리베이터용 전동기 외형도 — 치수 기호 표기 — **Drawing** 외형도 · 치수 기호

치수표

치수표는 게재 준비 중입니다. 문의 시 즉시 제공해 드립니다.

이 용도 견적 문의

Marine · BV Class

선박용 BV

BUREAU VERITAS

BV(Bureau Veritas) 선급 인증을 취득한 선박용 삼상유도전동기를 제작합니다. 게재용 사진과 표준 사양표는 준비 중이며, 사양서와 시험성적서는 문의 시 제공해 드립니다.

선급 인증BV (BUREAU VERITAS)

품질 시스템ISO 9001 · ISO 14001

출하 검사전 제품 출하 전 개별 시험

사양·성적서문의 시 제공

이 용도 견적 문의

CAD Data · 설계 데이터

3D 모델 · STEP 도면

B3 · B5 · 54 FILES · 즉시 다운로드

눈 아이콘은 브라우저 3D 뷰어로 열리고, 다운로드는 STEP 원본 파일입니다.

B3 풋마운트 · 고효율 · 23종 · 일괄 ZIP ↓ 29.6MB

모델	외경	포맷	용량	보기
SMA-31980	—	STP	4.2 MB
SMA-31974	⌀120	STL	1.7 MB	—
SMA-31974	⌀120	STP	3.8 MB
SMA-31975	⌀130	STP	5.4 MB
SMA-31976	⌀140	STP	4.9 MB
SMA-31977	⌀160	STP	6.4 MB
SMA-31978	⌀160	STP	4.1 MB
SMA-31979	⌀178	STP	4.0 MB
SMA-31981	⌀194	STP	4.3 MB
SMA-31982	⌀205	STP	6.6 MB
SMA-31983	⌀205	STP	4.9 MB
SMA-31984	⌀248	STP	5.4 MB
SMA-31985	⌀260	STP	5.7 MB
SMA-31986	⌀300	STP	6.2 MB
SMA-31987	⌀300	STP	6.2 MB
SMA-39875	⌀300	STP	5.5 MB
SMA-31988	⌀330	STP	6.5 MB
SMA-31989	⌀330	STP	6.5 MB
SMA-38108	⌀380	STP	11.0 MB
SMA-37906	⌀400	STP	12.3 MB
SMA-37906-1	⌀400	STP	12.2 MB
SMA-36116	⌀445	STP	12.7 MB
SMA-37433-1	⌀445	STP	13.6 MB

B3 풋마운트 · 프리미엄 · 14종 · 일괄 ZIP ↓ 15.1MB

모델	외경	포맷	용량
SMA-39250	⌀140	STP	4.0 MB
SMA-39251	⌀160	STP	4.0 MB
SMA-39252	⌀160	STP	4.0 MB
SMA-39253	⌀194	STP	4.4 MB
SMA-39254	⌀194	STP	3.7 MB
SMA-39272	⌀228	STP	5.4 MB
SMA-39273	⌀228	STP	5.3 MB
SMA-39402	⌀260	STP	6.1 MB
SMA-39404	⌀260	STP	6.1 MB
SMA-31986	⌀300	STP	6.2 MB
SMA-31987	⌀300	STP	6.2 MB
SMA-39875	⌀300	STP	5.5 MB
SMA-31988	⌀330	STP	6.5 MB
SMA-31989	⌀330	STP	6.5 MB

B5 플랜지 · 고효율 · 16종 · 일괄 ZIP ↓ 14.6MB

모델	외경	포맷	용량
SMA-33824	⌀120	STP	3.8 MB
SMA-33825	⌀130	STP	3.3 MB
SMA-33826	⌀140	STP	3.5 MB
SMA-33827	⌀160	STP	3.6 MB
SMA-33828	⌀160	STP	3.5 MB
SMA-33829	⌀178	STP	3.3 MB
SMA-33830	⌀194	STP	3.8 MB
SMA-33831	⌀194	STP	3.9 MB
SMA-33832	⌀205	STP	4.7 MB
SMA-33833	⌀205	STP	4.7 MB
SMA-33834	⌀248	STP	4.9 MB
SMA-33835	⌀260	STP	5.3 MB
SMA-33836	⌀300	STP	5.8 MB
SMA-33837	⌀300	STP	5.9 MB
SMA-33838	⌀330	STP	6.2 MB
SMA-33840	⌀330	STP	6.3 MB

B5 플랜지 · 프리미엄 · 1종 · 일괄 ZIP ↓ 1.0MB

모델	외경	포맷	용량	보기	파일
SMA-39685	⌀228	STP	4.8 MB

Downloads · Tools

한 번에 받기

NO LOGIN · NO FORM

전체 STEP 54종 ZIP ↓ 60.3MB B3 고효율 ZIP ↓ 29.6MB B3 프리미엄 ZIP ↓ 15.1MB B5 고효율 ZIP ↓ 14.6MB B5 프리미엄 ZIP ↓ 1.0MB

도면 뷰어 DXF 도면을 브라우저에서 바로 엽니다. 그리드·치수 확인, 보유 파일 드래그 오픈 지원 Tool · DXF →

카탈로그 PDF 게재 준비 중입니다. 문의 시 즉시 제공합니다. 준비 중

DXF 등 다른 포맷이 필요하면 문의해 주세요. 원본 CAD 데이터를 보유하고 있어 요청 즉시 제공합니다.

용도별 제품

용도·극수·출력을 고르면프레임이 나옵니다

삼상유도 전폐형

치수표

전부하 특성 (IE2)

유압펌프용

치수표

플랜지형

치수표

엘리베이터용

치수표

선박용 BV

3D 모델 · STEP 도면

한 번에 받기

용도·극수·출력을 고르면
프레임이 나옵니다
